IzdelekIntrodukcija

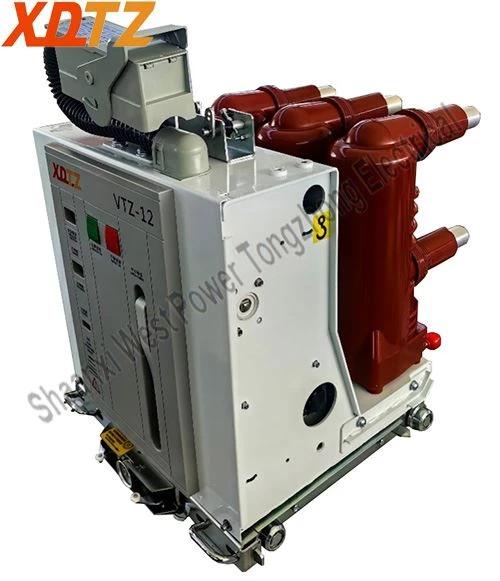

VTZ -12 t Explosion-Proof vakuumski odklopnik (Tongzhong Electrical Special Model) je zasnovan za uporabo v podzemnih rudarskih aplikacijah z nazivno napetostjo 12kV in izmenične frekvence 50/60Hz. Sprejema modulariziran operativni mehanizem, vmesnik mehanskega ročnega zapiranja in odpiranje pa se vodi z vrha, kar je primerno za uporabo odjemalcev, in je primeren za vse vrste mest z eksplozijskimi zahtevami za električne naprave, odtegnjeno enoto pa se ujema s stikalom PJG {6}}.

Specifikacije izdelka

SpecifikacijaSheet

Ne bi	Ime	Enota	Podatki
1	Nazivna napetost	kV	12
2	Nazivna frekvenca	Hz	50/60
3	OcenjenoCurrent	A	1250
4	OcenjenoPower FzahtevaWithstandVvod	kV	48(Čez kontaktne vrzeli) / 42(Do tal)
5	OcenjenoLightningImpulseWithstandVvod	kV	75/85
6	OcenjenoSHORT-CircuitBvrtoglavoCurrent	ka	25/31.5
7	Ocenjeno SHORT-CircuitMakingCurrent (Peak)	ka	63/80
8	OcenjenoWithstandCurrent (Peak)	ka	63/80
9	OcenjenoDUracijaSHORT-Circuit	s	4
10	DelovanjeCycles atRatedSHORT-CircuitBvrtoglavoCurrent	Krat	E2
11	MehanskiENduranco	Krat	20000
12	Standardno delovanjeSenaki	-	O -0. 3s-co -180 s-co
13	Dovoljeno WuhoTHickness ofContakt	mm	Manj kot ali enaka 3

MehanskiPoglArakteristika

Ne bi	Ime	Enota	Podatki
1	Odmik medPremaknjen in pritrjen Contakt	mm	9±1
2	StikPreveli	mm	3.5±0.5
3	PovprečjeCizgubaSpeed	m/s	0.7±0.2
4	PovprečjeOpeningSpeed (AverageSpeedprve odprtineob6mm)	m/s	1.1±0.2
5	OcenjenoContakt Pritisk	N	2500±200N(25Ka) 3100 ± 200n (31,5KA)
6	Čas zapiranja	MS	30 ~ 70 ms
7	Odpiralni čas	MS	20 ~ 50 ms
8	StikBuncingDUracija naCizgubaOponovitev	MS	Manj kot ali enako2
9	Neimennost odZapiranje/Opening Operacijeod 3-Phase	MS	Manj kot ali enaka 2

Prednosti izdelka

VTZ -12 t Mine Explosion-Proof vacuum vezja ima veliko prednosti:

Učinkovitost odklopnika

E2-C2-M2

Varnost in zanesljivost

Odklopnik vezja uporablja kombinacijo trajnega mehanizma za delovanje magneta in mehanizma vzmetnega delovanja. Pri normalnem delovanju se uporablja trajni mehanizem magneta. V primeru napake pri trajnem mehanizmu magneta lahko odklopnik še vedno ročno zapre in odpre, kar zagotavlja varno in zanesljivo delovanje. Odklopnik, ko je seznanjen s stikalom, doseže zanesljivo mehansko zaklepanje, ki zagotavlja varnost operativnega osebja.

Učinkovitost visoke prevodnosti

Odlikuje ga racionalno zasnovan prevodni vezje, ki zagotavlja, da izpolnjuje zahteve po zvišanju temperature 1,1 -krat večji od nazivnega toka.

Inteligentna konfiguracija

a. Dodate lahko samostojni sistem za spremljanje brezžičnega temperature, ki zagotavlja varno rešitev brez vzdrževanja.

b. Program za spremljanje mehanskih značilnosti lahko nenehno spremlja operativne podatke odklopnika, kar omogoča zgodnje odkrivanje in reševanje potencialnih vprašanj.

c. Motorizirana zasnova vstavitve omare omogoča oddaljeno delovanje in zagotavlja varnost osebja.

d. Delno odkrivanje odvajanja omogoča odkrivanje staranja komponent v realnem času.

Aplikacije za izdelke

VTZ -12 t Mine Explosion-Proof Vacuum odklopnik ima veliko aplikacij:

Industrija rudarjenja premoga

Kovinska rudarska industrija

Oris izdelka

VTZ-12MT Mine Explosion-Proof Vacuum Circuit Breaker outline drawing

Diagram sekundarnega ožičenja

VTZ-12MT Mine Explosion-Proof Vacuum Circuit Breaker Secondary Wiring Diagram
