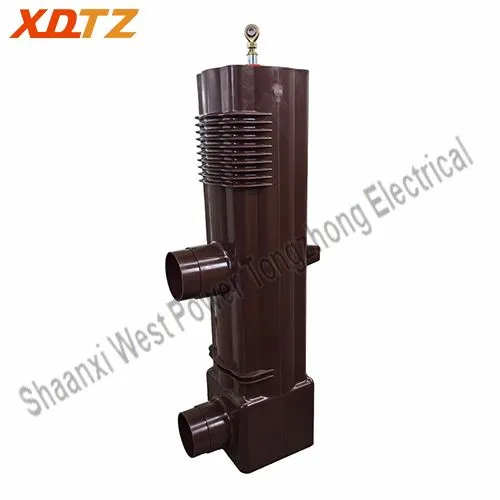

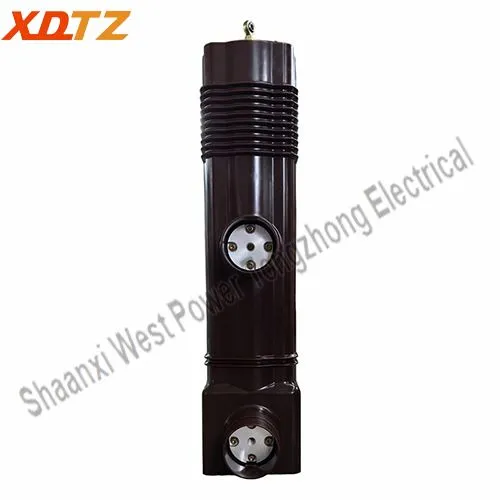

Komponenta faznega stolpca 40,5 kV se nanaša na zgornji in spodnji nosilec, zgornji in spodnji izhodni blok, komoro za gašenje obloka. Fleksibilna povezava, prevodne sponke in izolacijski valji, sestavljeni iz sklopa primarnega tokokroga; je osrednja komponenta odklopnika v sistemu 40,5 kV, njegova glavna vloga je, da srednje in visokonapetostno vezje prekine napajanje skozi komoro za gašenje obloka v vakuumu, odlična izolacija lahko hitro ugasne oblok in zavira tok , da bi se izognili nesrečam in nesrečam, ki se večinoma uporabljajo v sistemu za nadzor prenosa in distribucije električne energije.

Tehnični parametri izdelka

št.	Glavni tehnični parametri
Parametri napetosti
1	Nazivna frekvenca (fr)	Hz	50/60
2	Nazivna napetost (Ur)	kV	40.5
3	Nazivna kratkotrajna (1 min) frekvenčna vzdržljivost (Ud)	kV	95
4	Nazivna vzdržljiva napetost impulza strele (vrh) (UP)	kV	185
Trenutni parameter
1	Nazivni tok (Ir)	A	630/1250/1600/2000/2500
2	Nazivni prekinitveni tok kratkega stika (Isc)	kA	25/31.5
3	Nazivni izklopni časi kratkega stika	Times	30
4	Nazivni kratkotrajni vzdržni tok (Ik)	kA	25/31.5
5	Nazivno trajanje kratkega stika (tk)	s	4
6	Nazivni najvišji vzdržni tok (Ip)	kA	63/80
7	Nazivni vklopni tok kratkega stika (IMC)	kA	63/80
8	DC komponenta nazivnega prekinitvenega toka kratkega stika	%	40
9	Nazivno zaporedje delovanja	O-0.3s-CO-180s-CO
Mehanski parametri
1	Masa gibljivih delov	kg	3.2~3.5
2	Kontaktna samozapiralna sila	N	200±50~230±100
3	Nazivni kontaktni tlak	N	2700±200~4700±100
Zahteva po preklopu mehanskih karakteristik
1	Razdalja odpiranja kontakta	mm	22±1
2	Povprečna prekinitvena hitrost (kontaktni zaprt položaj do 75 % odprte razdalje)	m/s	1.7±0.3
3	Povprečna hitrost zapiranja (30 % odprta razdalja ~ kontakt zaprt položaj)	m/s	0.8±0.2
4	Odbojni čas zapiranja kontakta	ms	Manjše ali enako 2
5	Zapiranje in odpiranje stikov nista sinhronizirana	ms	Manjše ali enako 2
6	Amplituda odboja sprožilnih kontaktov	mm	Manjše ali enako 2
življenje
1	Obdobje shranjevanja	leta	20
2	Mehansko življenje	Times	10000
3	Dovoljena debelina kontaktne obrabe	mm	3

Izboljšanje učinkovitosti električne izolacije

sam izolacijski valj ima dobre izolacijske lastnosti, z natančno montažo lahko zagotovi zanesljivo izolacijsko zaščito za notranji prevodnik ali električne komponente, učinkovito preprečuje uhajanje, kratek stik in druge električne napake, kar močno izboljša varnost in stabilnost električnega sistema.

Izboljšana mehanska zaščita

močan izolacijski valj lahko zagotovi dobro mehansko zaščito notranjih komponent pred zunanjimi udarci, ekstruzijo, vibracijami in drugimi zunanjimi vplivi; za preprečevanje mehanskih poškodb notranjih komponent, ki bi povzročile poslabšanje električne učinkovitosti ali okvaro, s čimer bi podaljšali življenjsko dobo opreme.

Enostaven za namestitev in vzdrževanje

izolacijski valj običajno sprejme standardizirano zasnovo, postopek montaže je relativno preprost, hiter, lahko izboljša učinkovitost proizvodnje; ko je potrebno vzdrževanje ali remont notranjih električnih komponent, je mogoče preprosto razstaviti izolacijski valj brez potrebe po obsežni demontaži celotnega električnega sistema.

Optimizirajte razporeditev prostora

izolirani valj je mogoče prilagoditi glede na dejansko povpraševanje in se prilagoditi različnim zahtevam glede prostorske postavitve; zmožnost centralne namestitve več električnih komponent v izolirani valj, s čimer doseže učinkovito uporabo prostora in naredi električni sistem bolj kompakten in urejen.

Prilagodite se težkim okoljem

visokokakovostni izolacijski cilindri imajo dobro odpornost proti koroziji, odpornost na visoke temperature in odpornost na nizke temperature itd., in lahko stabilno delujejo v različnih težkih okoljskih pogojih; zagotavljajo močno jamstvo za zanesljivo delovanje električne opreme v težkih okoljih.

Aplikacije izdelkov

40,5 kV komponenta faznega stolpca, ki se pogosto uporablja v metalurgiji, rudarstvu, naftni, kemični industriji, železnici, radiodifuziji, komunikaciji, industrijskem visokofrekvenčnem ogrevanju in drugih 40,5 kV sistemih za distribucijo električne energije.

Priljubljena oznake: 40,5 kv komponenta faznega stolpca, Kitajska 40,5 kv komponenta faznega stolpca proizvajalci, dobavitelji, tovarna

Izdelki

Komponenta faznega stolpca 40,5 kV

Prednosti izdelka

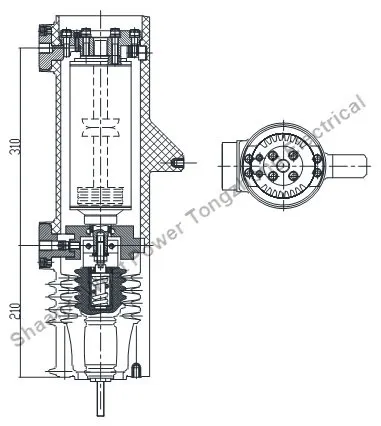

Konturna risba izdelka
