Kako vakuumsko namestiti odklopnike v digitalne postaje

V tradicionalnih transformatorskih postajah,odklopnikiso krmiljeni z obsežno-{1}}kabelsko napeljavo, pri čemer ukazi in signali potujejo po ločenih linijah. Digitalne razdelilne postaje pa uporabljajo-optično omrežno komunikacijo in se držijo enotnega standarda (IEC 61850). Thevakuumski odklopnikisamih ni treba zamenjati, je pa treba namestiti dva ključna "pomočnika": inteligentni terminal in združevalno enoto.

Dva ključna pomočnika

Inteligentni terminal je nameščen tik obodklopnikin je preko kratkih kablov povezan z zapiralnimi in sprožilnimi tuljavami, pomožnimi kontakti in motorjem za shranjevanje energije. Ko mora zaščitna naprava sprožitiodklopnik, ne pošilja več energije neposredno, ampak namesto tega prenaša hitro sporočilo (GOOSE) po-omrežju z optičnimi vlakni. Po prejemu tega sporočila inteligentni terminal poženeodklopnikoperirati. Inteligentni terminal pošilja tudi povratna sporočila o trenutnem stanjuodklopnik(ali je zaprt ali odprt) in ali je shranjevanje energije popolno.

Kako se prenašajo tokovni in napetostni signali? Za zbiranje podatkov skrbi konsolidacijska enota. Povezuje se z elektronskimi ali običajnimi tokovnimi transformatorji (CT) in napetostnimi transformatorji (VT), pri čemer pretvori analogne količine v digitalne vrednosti vzorčenja (SV), ki se nato naložijo v zaščitno napravo prek -optičnega kabla. Zaščitna naprava uporablja te digitalne vrednosti za zaznavanje napak in izdajanje ukazov za izklop.

Komunikacijski način merilne in krmilne naprave

Merilna in krmilna enota si izmenjuje informacije z zalednim nadzornim sistemom prek druge komunikacijske metode (MMS), da omogoči daljinsko upravljanje, zaznavanje in signalizacijo. Senzorji, ki merijo temperaturo, razdaljo in druge parametre, so povezani s pretvornikom, ki podatke posreduje nadzorni enoti in po potrebi pomaga tudi pri popravilih.

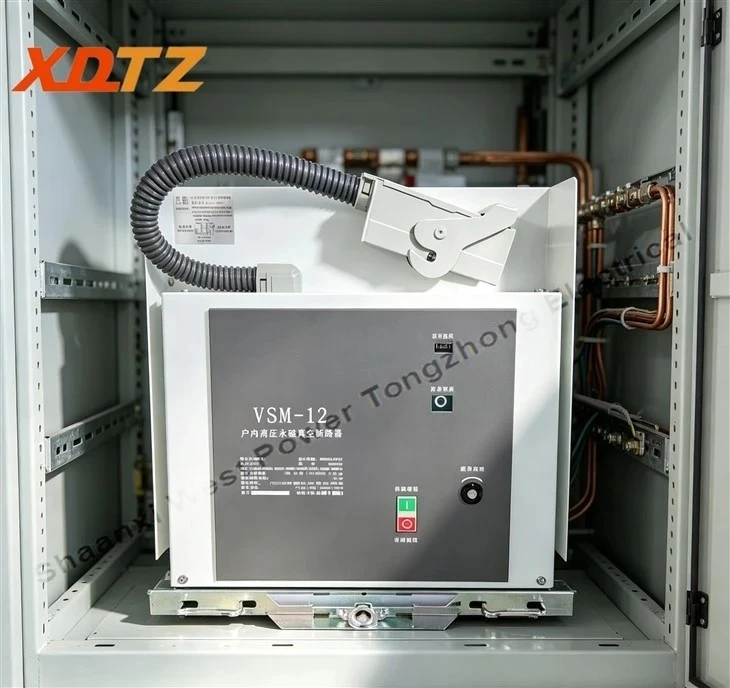

Celotna podpostaja zahteva enotno časovno sinhronizacijo, da se zagotovi sinhronizacija vrednosti vzorčenja in hitrih podatkovnih paketov. Omrežje-sloja procesov običajno uporablja dvojno-odvečnost omrežja za povečanje zanesljivosti. Pomembno je omeniti, da je povezava od inteligentnega terminala doodklopnikje še vedno po kablu, ne v celoti po-optičnih vlaknih. Ko je povezava vzpostavljena, sevakuumski odklopnikpostane inteligentno vozlišče znotraj digitalne postaje, ki je sposobno komunikacije, spremljanja in nadzora.
