Modularni pogonski mehanizem VTZ-12 je primer uporabe vzmetnega pogonskega mehanizma serije VTZ za 12kV.

Specifikacije izdelka

Tehnični list

št.	Ime	Enota	podatki
1	Nazivna napetost	Kv	7.2~12
2	Nazivna frekvenca	Hz	50/60
3	Nazivni tok	A	630/1250/1600/2000/2500/3150/4000/5000
4	Nazivna močna frekvenca vzdržljive napetosti	Kv	48 (Čez kontaktne vrzeli) / 42 (na tla)
5	Nazivna vzdržljiva napetost impulza strele	Kv	75
6	Nazivni prekinitveni tok kratkega stika	Ka	25/31.5/40/50
7	Mehanska vzdržljivost	Krat	30000
8	Standardno zaporedje delovanja	-	O-0.3s-CO-180s-CO

Mehanske lastnosti

št.	Ime	Enota	podatki
1	Razdalja med premaknjenim in fiksnim kontaktom	Mm	9±1
2	Kontaktirajte Overtravel	Mm	3.5±0.5
3	Povprečna hitrost zapiranja	m/s	0.7±0.2
4	Povprečna hitrost odpiranja (povprečna hitrost prvega odpiranja pri 6 mm)	m/s	1.1±0.2
5	Nazivni kontaktni tlak	N	2500±200N (25kA) 3100±200N (31,5kA) 4800±300N (40kA) 6000±500N (50kA)
6	Čas zaprtja	Ms	30-70
7	Odpiralni čas	Ms	20-50
8	Trajanje odboja kontakta ob zapiranju	Ms	Manj ali enako2
9	Brez hkratnega zapiranja/odpiranja 3-faze	Ms	Manj ali enako2

Prednosti izdelka

Modularni mehanizem delovanja VTZ-12 ima številne prednosti:

Zmogljivost odklopnika:

E2-C2-M2

Enostavno vzdrževanje:

Modularna zasnova mehanizma omogoča enostavno zamenjavo tuljav za zapiranje in odpiranje brez potrebe po razstavljanju drugih komponent. To odpravlja potrebo po testiranju ali prilagajanju po zamenjavi, kar zagotavlja, da jih lahko uporabniki zamenjajo neodvisno, zaradi česar je nadaljnje vzdrževanje bolj priročno.

Visoka prevodnost:

Razumna zasnova prevodnega tokokroga, da doseže raven 1,1-kratnega dviga temperature nazivnega toka.

Širok obseg uporabe:

Serija pokriva širok razpon nazivnih tokov od 630 A do 5000 A in prekinitvenih tokov od 20 kA do 50 kA, z največjo delovno višino 4500 metrov in delovnim temperaturnim območjem od -40 stopinj do 40 stopinj.

Podpora za oblikovanje po meri:

Nudimo storitve prilagajanja glede na navade uporabnikov, naknadno vgradnjo starih stikal in sodelovanje pri razvoju novih izdelkov.

Sestavine izdelka

Modularni pogonski mehanizem VTZ-12 je sestavljen iz naslednjih delov:

Modular Operating Mechanism manufacturer

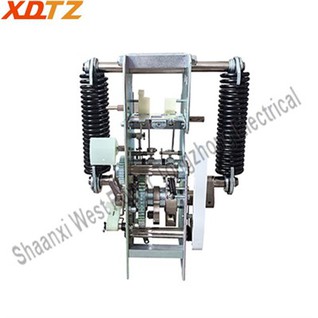

Vzmetni pogonski mehanizem serije VTZ

Primeren za izvlečne in fiksne odklopnike z nazivnimi tokovi, manjšimi od ali enakimi 5000 A in prekinitvenimi tokovi, manjšimi ali enakimi 50 kA.

Okvir (ohišje)

Uporablja se za pritrditev in namestitev vzmetnega pogonskega mehanizma, delov prenosa in podpornih delov primarnega prevodnega tokokroga. Dimenzije okvirja se razlikujejo glede na obliko in velikost stikalne naprave. Običajne širine za izvlečne stikalne naprave so 650 mm, 800 mm, 1000 mm.

Modular Operating Mechanism for sale

Modular Operating Mechanism in stock

Tovornjak s šasijo

Pri izvlečnih odklopnikih se uporablja za premikanje telesa odklopnika iz preskusnega položaja v delovni položaj, kar zagotavlja vklop premaknjenih in fiksnih kontaktov. Običajne širine za izvlečne stikalne naprave so 650 mm, 800 mm, 1000 mm.

Sekundarno ožičenje

Izvlečni odklopniki uporabljajo vtične vtičnice za povezavo sekundarnega krmilnega tokokroga s stikalno napravo. Fiksni odklopniki uporabljajo terminalske povezave. Sekundarna napeljava služi kot komunikacijski most med ohišjem odklopnika in stikalno napravo in jo je mogoče prilagoditi glede na zahteve uporabnika.
