VTZ(SC)-12GD notranji vakuumski odklopnik s tremi položaji je visoko integrirana kombinirana električna naprava, ki ima interno integrirano ločilno stikalo, ozemljitveno stikalo in vgrajen vakuumski odklopnik.

Specifikacije izdelka

Tehnični list

št.	Ime	Enota	podatki
1	Nazivna napetost	kV	12
2	Nazivna frekvenca	Hz	50/60
3	OcenjenoCaktualen	A	630/1250
4	OcenjenoPlastnik FpogostostWithstandVoltage	kV	48(Čez kontaktne vrzeli) / 42(Na tla)
5	OcenjenoLpravningImpulzWithstandVoltage	kV	75
6	OcenjenoShort-CircuitBgrizenjeCaktualen	kA	25/31.5
7	Ocenjeno Short-CircuitMakingCtrenutno (Peak)	kA	63/80
8	OcenjenoWithstandCtrenutno (Peak)	kA	63/80
9	OcenjenoDuracijaShort-Circuit	s	4
10	DelovanjeCcikli priRatedShort-CircuitBgrizenjeCaktualen	cikli	E2
11	MehanskiEvzdržljivost	Times	10000
12	Standardno delovanjeSenakost	-	O-0.3s-CO-180s-CO
13	Dovoljeno WuhoThickness ofCna dotik	mm	Manjše ali enako 3

MehanskiCznačilnosti

št.	Ime	Enota	podatki
1	Razdalja medPremaknjeno in popravljeno Cna dotik	mm	9±1
2	KontaktPrekomerno potovanje	mm	3.5±0.5
3	PovprečjeCizgubaSpolulal	m/s	0.6±0.2
4	PovprečjeOpeningSpolulal (AverageSpolulalprve otvoritvepri6mm)	m/s	1.1±0.2
5	OcenjenoCna dotik Pritisk	N	2500±200N(25kA) 3100±200N(31,5kA)
6	Čas zapiranja	ms	30-70
7	Odpiralni čas	ms	20-50
8	KontaktBunčaDuracija priCizgubaOperacija	ms	Manj ali enako2
9	Ne-Sistočasnost odZaključek/Opening Operacijeod 3-Phase	ms	Manjše ali enako 2

Prednosti izdelka

Zmogljivost odklopnika: E2-C2-M2

Priročno vzdrževanje: modularna zasnova mehanizma omogoča enostavno zamenjavo zapiralnih in odpiralnih tuljav brez potrebe po razstavljanju drugih komponent. To odpravlja potrebo po testiranju ali prilagajanju po zamenjavi, kar uporabnikom zagotavlja, da jih zamenjajo neodvisno, zaradi česar je naknadno vzdrževanje bolj priročno.

Visoka integracija: zasnova prevzame modularno okvirno strukturo, ki je visoko integrirana z ločilnimi stikali, odklopniki, ozemljitvenimi stikali, senzorji, zaklepnimi mehanizmi in drugimi komponentami.

Uporabniku prijazna varnost delovanja: prisilna medsebojna zasnova ločilnih stikal, odklopnikov in ozemljitvenih stikal preprečuje napačno delovanje.

Kompaktna oblika: najmanjša združljiva dimenzija omarice je 500 x 1000 x 1800 (mm).

Izdelek

Aplikacije

Primerno za električna omrežja 3,6~12kV

Zaščitne in krmilne enote za industrijska in rudarska podjetja

Distribucijski sistemi mestnih skupnosti

Konturna risba izdelka

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker manufacturer

Opombe:

VTZ(SC)-12GD notranji vakuumski odklopnik s tremi položaji je mogoče namestiti v obrnjenem položaju.

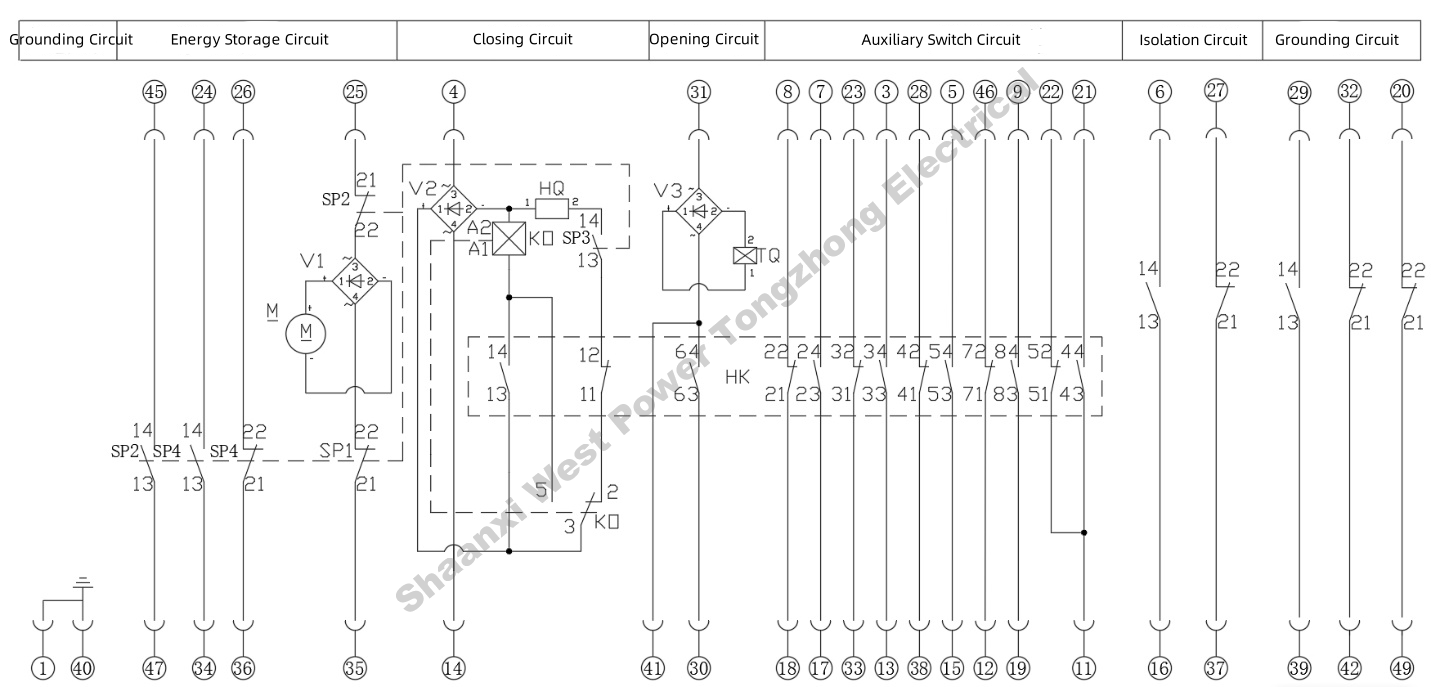

Shema sekundarne povezave

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker factory
