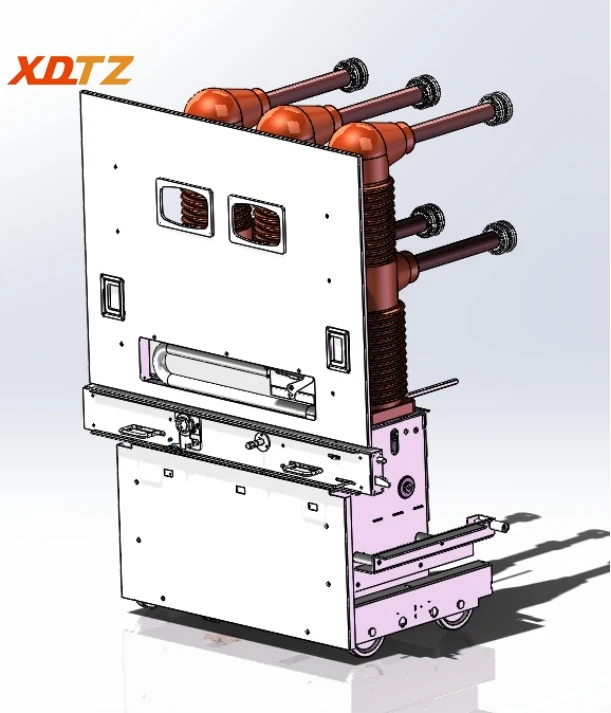

VTZ-40.5 notranji hitri vakuumski odklopnik (poseben model Tongzhong Electric) je notranja stikalna naprava za nazivno napetost 40,5 kV, AC 50/60 Hz. Ima modularni mehanizem delovanja in je primeren za različna industrijska in rudarska podjetja ter opremo za električno omrežje. Enota vozička se uporablja v povezavi s stikalno napravo KYN61. Lahko se uporablja tudi kot fiksna enota z ustreznim mehanskim zaklepanjem za fiksne omare, kot je XGN-40.5.

Specifikacije izdelka

SpecifikacijaSheet

št.	Ime	Enota	podatki
1	Nazivna napetost	kV	40.5
2	Nazivna frekvenca	Hz	50/60
3	OcenjenoCaktualen	A	630/1250
4	OcenjenoPlastnikFpogostostWithstandVoltage	kV	48(Skupna vrednost) /42(Čez izolacijo razdalja)
5	OcenjenoLsvetlobaImpulzWithstandVoltage	kV	85 (skupna vrednost) /75 (čez izolacijsko razdaljo)
6	OcenjenoShort-CircuitBgrizenjeCaktualen	kA	25/31.5
7	Ocenjeno Short-CircuitMakingCtrenutno (Peak)	kA	63/80
8	WithstandCtrenutno (Peak)	kA	63/80
9	OcenjenoDuracijaShort-Circuit	s	4
10	DelovanjeCcikli priRatedShort-CircuitBgrizenjeCaktualen	cikli	E2
11	MehanskiEvzdržljivost	Times	10000
12	Standardno delovanjeSenakost	-	O-0,3s-CO-180s-CO
13	Dovoljeno WuhoThickness ofCna dotik	mm	Manjše ali enako 3

MehanskiCznačilnosti

št.	Ime	Enota	podatki
1	Razdalja medPremaknjeno in popravljeno Cna dotik	mm	18±1
2	KontaktPrekomerno potovanje	mm	4±1
3	PovprečjeCizgubaSpolulal	m/s	0.8±0.2
4	PovprečjeOpeningSpolulal (AverageSpolulalprve otvoritvepri12mm)	m/s	1.7±0.3
5	OcenjenoCna dotik Pritisk	N	3100±200N(31,5kA)
6	Čas zapiranja	ms	20-50
7	Odpiralni čas	ms	Manjše ali enako 20
8	KontaktBunčaDuracija priCizgubaOdelovanje	ms	Manjše ali enako 3
9	Ne-Sistočasnost odZaključek/Opening Operacijeod 3-Phase	ms	Manjše ali enako 2

Prednosti izdelka

Hitri notranji vakuumski odklopnik VTZ-40.5 ima številne prednosti:

Zmogljivost odklopnika

E2-C2-M2

Enostavna in zanesljiva struktura

Mehanizem s trajnim magnetom, tri{0}}neodvisna zasnova.

Visoka prevodnost

Racionalna zasnova prevodnega vezja izpolnjuje zahtevo po dvigu temperature za 1,1-kratnik nazivnega toka.

Visoka prilagodljivost

Ta izdelek je popolnoma združljiv z običajnimi omarnimi stikali serije KYN61-40.5, kar odpravlja potrebo po posebni zasnovi ohišja in je primeren za različna okolja pretvorbe energije.

Aplikacije izdelkov

VTZ-40.5 notranji hitri vakuumski odklopnik ima veliko aplikacij:

vaccum circuit breaker application

Elektrarne

Industrijski sektorji (kemikalije, jeklo, nafta, premog itd.)

Mrežni sistem

Energetska infrastruktura

Konturna risba izdelka

VTZ-405 indoor fast vacuum circuit breaker drawing

Shema ožičenja izdelka

VTZ-40.5 notranji hitri vakuumski odklopnik are customiziranih izdelkov, metodo sekundarne linije pa je treba določiti glede na uporabnikovo delovno okolje.

Kako izbrati visoko{0}}kakovostnega dobavitelja za notranje vakuumske odklopnike 40,5 kV?

Inteligentni vakuumski odklopniki 40,5 kV so ključne zaščitne in krmilne naprave v elektroenergetskih sistemih, ki se uporabljajo za odpiranje in zapiranje visoko-napetostnih prenosnih in distribucijskih vodov. Izbira visoko-kakovostnega 40,5 kV inteligentnega vakuumskega odklopnika zahteva celovito preučitev več dejavnikov, vključno s parametri delovanja izdelka, zanesljivostjo, stopnjo inteligence, po-prodajnimi storitvami in tehnično podporo.

Parametri delovanja so temeljni, kot so nazivna napetost, nazivni tok, prekinitvena zmogljivost in raven izolacije; ti parametri neposredno vplivajo na delovanje in varnost odklopnika.

Raven inteligence je pomembna značilnost sodobnih odklopnikov; odklopniki z daljinskim nadzorom, diagnostiko napak in beleženjem podatkov imajo prednost.

405kV VCB supplier

Zanesljivost je kritična; Izbrati je treba izdelke, ki so bili podvrženi strogemu testiranju in certificiranju, da se zagotovi stabilno delovanje v različnih pogojih.

Na trgu je veliko običajnih blagovnih znamk 40,5 kV inteligentnih vakuumskih odklopnikov; uporabnikom svetujemo, da združijo lastne potrebe, primerjajo lastnosti izdelkov različnih blagovnih znamk in ocene uporabnikov ter se na koncu odločijo na podlagi informacij.
